Maszyna do formowania rolek blachy: jak to działa, rodzaje i przewodnik zakupów

Co to jest blacha Maszyna do formowania rolek ?

Maszyna do formowania rolek blachy to system ciągłego formowania na zimno, który stopniowo kształtuje płaską metalową cewkę w określony profil przekroju poprzecznego, przepuszczając ją przez szereg sparowanych stacji walcowych. Każda stacja zagina metalową taśmę stopniowo — zazwyczaj o kilka stopni na przejście — aż do uzyskania pożądanej geometrii na wyjściu maszyny. Proces nie wymaga ogrzewania i opiera się całkowicie na właściwościach mechanicznych metalu i precyzji oprzyrządowania, aby uzyskać spójne, dokładne wymiarowo profile z dużą prędkością.

Formowanie na walcach to jeden z najbardziej wydajnych procesów obróbki metali umożliwiający produkcję długich, jednolitych profili w dużych ilościach. Pojedyncza linia produkcyjna może przetwarzać 10 do 100 metrów gotowego profilu na minutę , w zależności od grubości materiału, złożoności profilu i metody odcięcia. Ponieważ proces jest ciągły, a oprzyrządowanie jest stałe, spójność wymiarowa jest niezwykle wysoka — przekroje poprzeczne profili są utrzymywane z wąskimi tolerancjami na odcinkach liczących tysiące metrów przy minimalnej interwencji operatora.

Maszyny do formowania rolek z blachy są używane do produkcji sekcji konstrukcyjnych, paneli dachowych i okładzinowych, ram drzwi i okien, elementów regałów i półek, części samochodowych, szyn do montażu paneli słonecznych, korytek kablowych i setek innych profili w budownictwie, przemyśle i infrastrukturze na całym świecie.

Jak działa maszyna do formowania rolek: proces krok po kroku

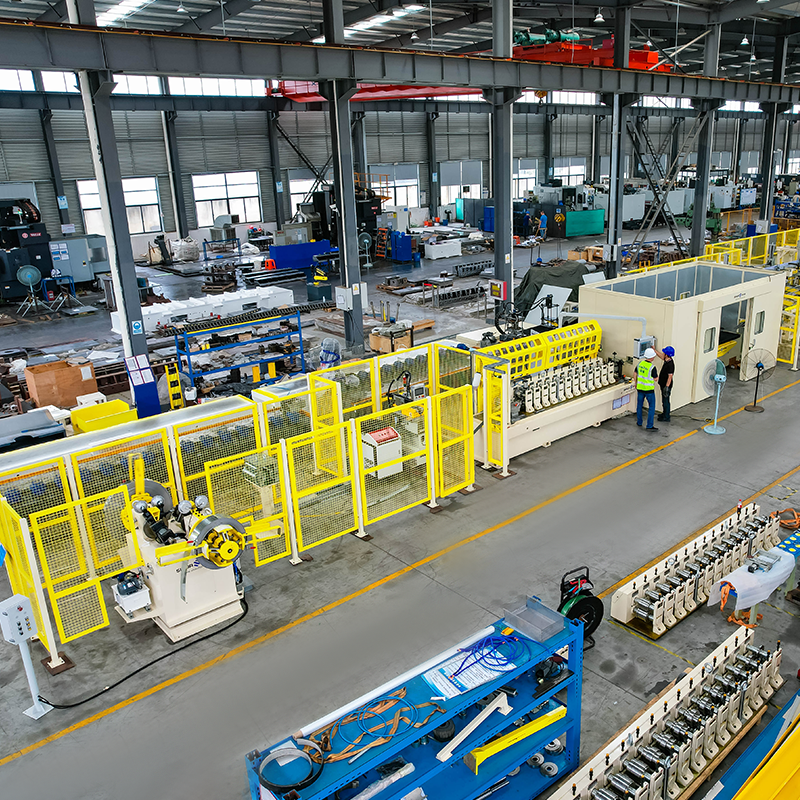

Zrozumienie procesu formowania rolek pomaga w wyborze właściwej konfiguracji maszyny i oprzyrządowania dla konkretnego zastosowania. Kompletna linia produkcyjna składa się z kilku zintegrowanych stanowisk, które transportują metal z surowego kręgu do gotowego, przyciętego na wymiar profilu.

1. Rozwijak

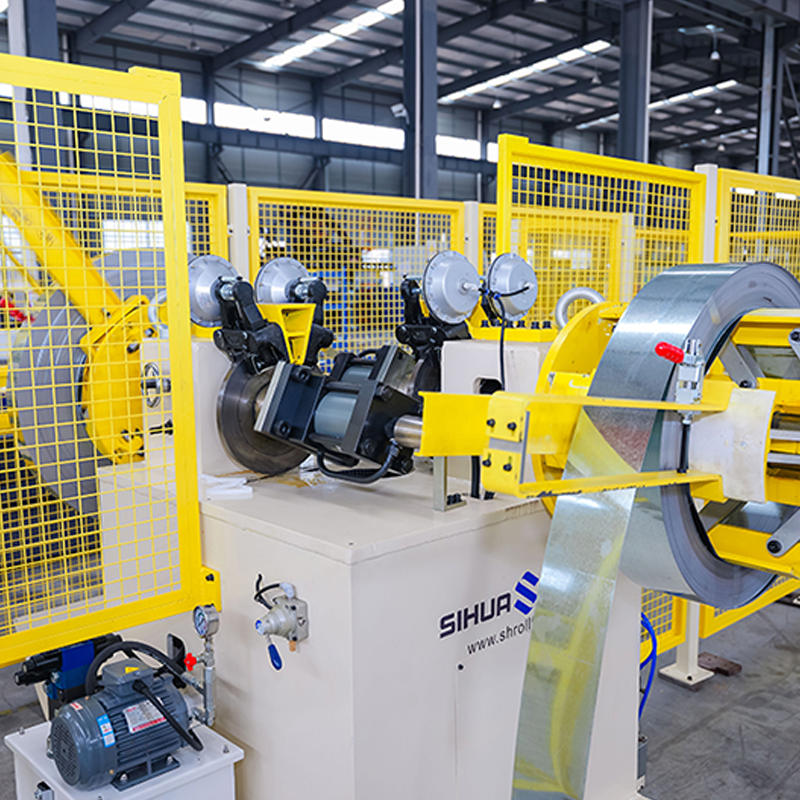

Proces rozpoczyna się w rozwijarce, która utrzymuje i podaje metalową cewkę. Trzpień rozszerza się wewnątrz rdzenia cewki, aby ją bezpiecznie uchwycić, a rozwijak obraca się, aby wysuwać taśmę z kontrolowaną szybkością. Rozwijarki są oceniane na podstawie udźwigu kręgów — zwykle od 3 do 15 ton w przypadku linii przemysłowych — i mogą być napędzane silnikiem (odwijak napędzany) lub pasywne, gdzie naprężenie taśmy z linii formującej napędza odwijanie.

2. Prostownica/prostownica

Zwinięty metal ma resztkową krzywiznę (zespół zwojów) i może zawierać defekty typu kuszy lub fali krawędziowej powstałe w procesie zwijania. Prostownica wielowalcowa usuwa te defekty płaskości przed rozpoczęciem formowania – ma to kluczowe znaczenie dla uzyskania spójnej geometrii profili, szczególnie w przypadku formowania blach dachowych na rolkach, gdzie płaskość panelu bezpośrednio wpływa na szczelność i wygląd.

3. Prasa do wstępnego wykrawania (opcjonalnie)

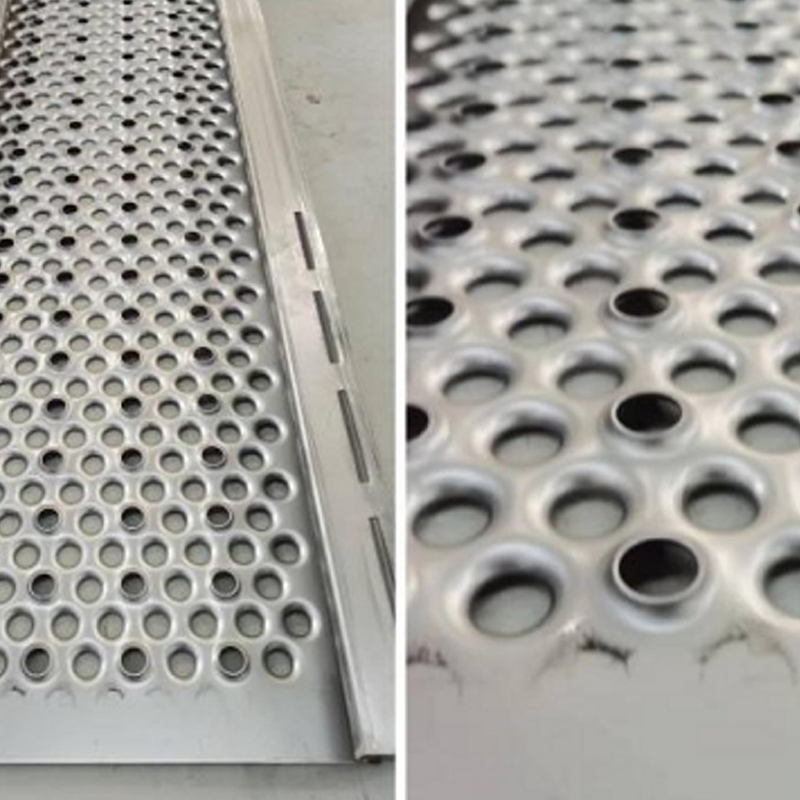

Wiele linii do formowania rolek zawiera prasę wykrawającą napędzaną serwo przed stanowiskami formowania, aby dodać otwory, szczeliny lub wytłoczenia do płaskiej taśmy, gdy jest ona nadal łatwo dostępna. W przypadku elementów, które muszą być precyzyjnie umiejscowione w stosunku do uformowanej geometrii, preferowane jest wykrawanie wstępne w porównaniu z wykrawaniem po formowaniu.

4. Stacje formowania rolek

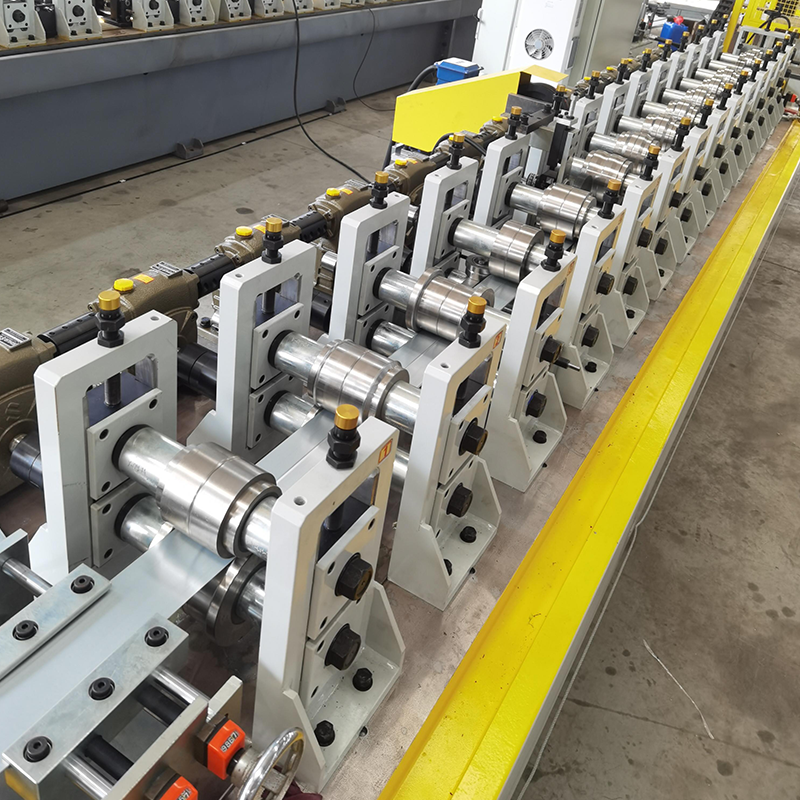

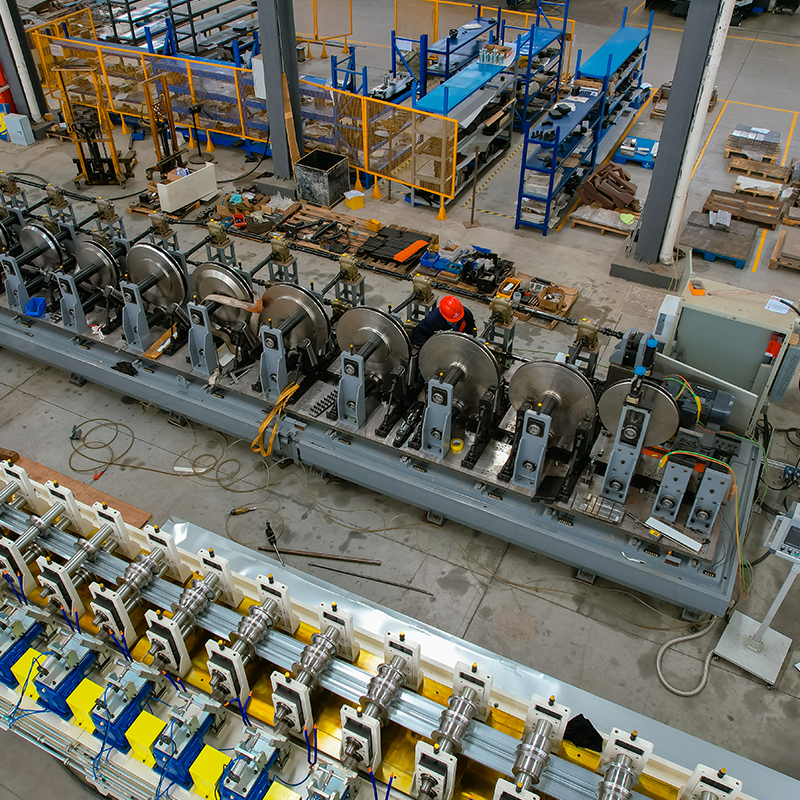

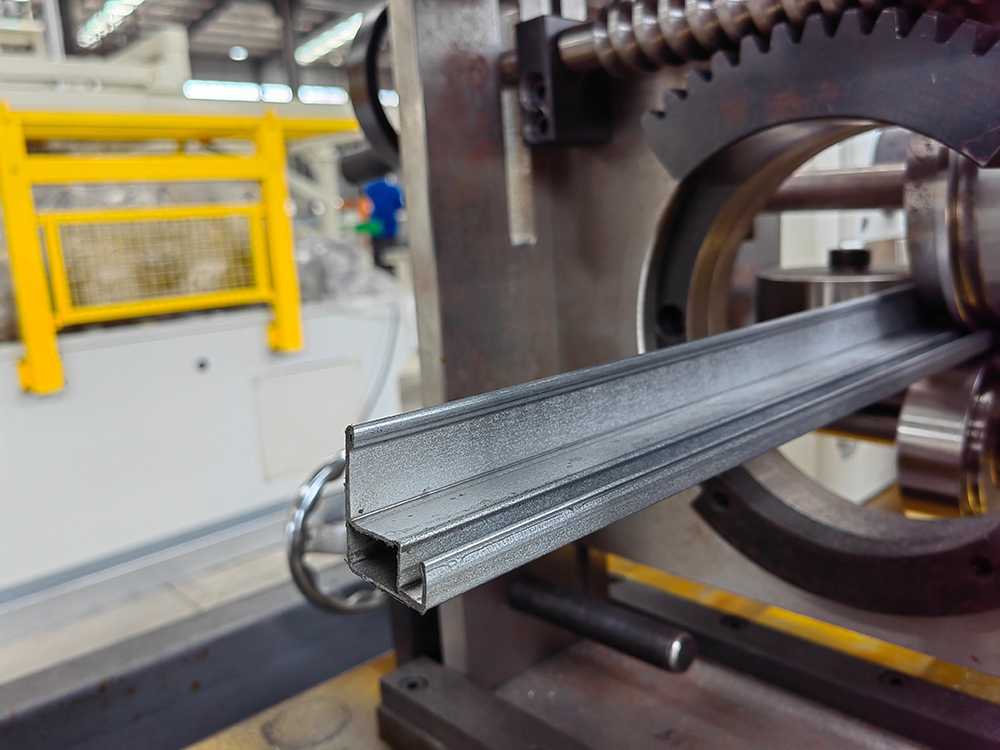

Sercem maszyny jest walcarka – liniowy układ stanowisk formujących, z których każde zawiera parę precyzyjnie obrobionych rolek osadzonych na poziomych wałach. Górne i dolne rolki są profilowane tak, aby pasowały do ​​geometrii taśmy na danym etapie sekwencji formowania. W miarę jak pasek przechodzi przez każdą kolejną stację, przekrój poprzeczny jest stopniowo zaginany w kierunku uzyskania ostatecznego kształtu. Wymagana liczba stanowisk zależy od złożoności profilu, grubości materiału, granicy plastyczności i całkowitego kąta zgięcia — proste profile mogą wymagać zaledwie 8 stacji, podczas gdy złożone sekcje architektoniczne mogą wymagać 24 lub więcej.

5. Wykrawanie lub nacinanie po formowaniu (opcjonalnie)

Elementy, które są łatwiejsze do dodania po formowaniu — takie jak nacięcia końcowe, zaciski narożne lub otwory w określonych pozycjach kołnierza — są dodawane na stanowisku postformingu zintegrowanym z linią, zsynchronizowanym z enkoderem w celu wybrania precyzyjnych pozycji paska.

6. System odcięcia

Na wyjściu linii system odcięcia dzieli ciągły profil na poszczególne długości. Stosowane są dwa główne typy: a latająca matryca odcinająca , który przyspiesza dostosowując się do prędkości linii, tnie, a następnie cofa – umożliwiając w pełni ciągłą produkcję bez zatrzymywania taśmy – oraz system zatrzymania i cięcia (wstępnego cięcia), który na krótko zatrzymuje taśmę przed cięciem. Systemy odcinania w locie są standardem na liniach dużych prędkości i liniach produkujących długie panele, gdzie zatrzymanie i ponowne uruchomienie zmniejszyłoby przepustowość i jakość powierzchni.

7. Stół wybiegowy i układanie w stosy

Gotowe profile wychodzą na stół wyjściowy i są zbierane ręcznie lub za pomocą zautomatyzowanych systemów układania. Panele dachowe i długie elementy konstrukcyjne wymagają ostrożnego obchodzenia się z nimi, aby uniknąć zarysowań powierzchni i zniekształceń profili podczas układania w stosy i przygotowań do transportu.

Maszyny do formowania rolek dachowych: typy i profile

Sektor pokryć dachowych i okładzin jest jednym z największych rynków końcowych technologii formowania na rolkach. A maszyna do formowania rolek blachy dachowej jest skonfigurowany specjalnie do produkcji profili pokryć dachowych i okładzin ściennych ze wstępnie pomalowanej lub ocynkowanej stali, aluminium lub miedzi w kręgach. Maszyny te muszą wytwarzać panele, które są płaskie, spójne wymiarowo i wolne od wad powierzchniowych na długościach sięgających 12 metrów lub więcej – co stawia wysokie wymagania w zakresie sztywności maszyny, wyrównania rolek i obsługi materiału.

Maszyny do produkcji blachy falistej

Maszyny do produkcji blachy falistej wytwarzają klasyczny profil fali sinusoidalnej stosowany w pokryciach dachowych w rolnictwie, przemyśle i budynkach mieszkalnych. Wzór falisty jest jedną z prostszych geometrii formowania na rolkach, wymagającą stosunkowo niewielkiej liczby stanowisk, a maszyny te należą do najczęściej produkowanych i niedrogich na rynku pokryć dachowych. Standardowe profile faliste produkowane są w grubościach stali od 0,25 mm do 0,8 mm przy prędkościach linii 25–45 m/min.

Maszyny do profili trapezowych / IBR

Trapezowe profile dachowe — w tym powszechnie stosowane profile IBR (Inverted Box Rib) i profile R-panel — charakteryzują się płaskimi misami i kątowymi żebrami, które zapewniają doskonałą nośność i odprowadzanie wody w porównaniu z blachą falistą. Profil te są standardem w pokryciach dachowych obiektów komercyjnych i przemysłowych na większości rynków. Bardziej złożona geometria wymaga większej liczby stanowisk formujących niż maszyny do produkcji tektury falistej, a precyzyjna geometria żeber ma kluczowe znaczenie dla prawidłowego blokowania paneli podczas instalacji.

Maszyny do paneli dachowych na rąbek stojący

Na rąbek stojący to najwyższej klasy architektoniczny system pokrycia dachowego, w którym panele łączą się ze sobą poprzez uniesione pionowe szwy, całkowicie eliminując odsłonięte elementy złączne. Maszyny do formowania na rąbek stojący produkują panele z wywiniętymi nogami, które są mechanicznie łączone ze sobą na dachu, tworząc czyste, wodoodporne połączenie. Maszyny te wymagają bardzo dużej precyzji formowania — geometria szwu musi być dokładna, aby mechaniczne narzędzia do zszywania działały prawidłowo — i zazwyczaj pracują z niższymi prędkościami niż linie faliste lub trapezowe. Linie szwów stojących są często projektowane jako systemy przenośne lub do tworzenia miejsc które można przetransportować na plac budowy i na miejscu wyprodukować panele o dokładnie wymaganej długości, eliminując potrzebę cięcia w terenie i redukując ilość odpadów.

Linie płyt warstwowych

Linie płyt warstwowych łączą dwie stacje formowania rolek — jedną dla zewnętrznej warstwy wierzchniej i jedną dla wewnętrznej wykładziny — z etapem wtrysku rdzenia lub laminowania pomiędzy nimi. Rezultatem jest panel kompozytowy z rdzeniem z pianki izolacyjnej lub wełny mineralnej połączonym pomiędzy dwiema uformowanymi metalowymi powłokami. Płyty warstwowe są szeroko stosowane w chłodniach, budownictwie komercyjnym i obudowach budynków przemysłowych, gdzie priorytetami są wydajność cieplna i szybkość montażu.

Materiały przetwarzane przez maszyny do formowania rolek blachy

Maszyny do formowania rolkowego mogą przetwarzać szeroką gamę metali, pod warunkiem, że materiał ma wystarczającą plastyczność, aby poddać się zginaniu na zimno bez pękania i spójne właściwości mechaniczne na całej szerokości cewki. Najczęściej przetwarzanymi materiałami są:

• Stal ocynkowana (ogniowo i galwanicznie): Dominujący materiał na pokrycia dachowe i profile konstrukcyjne. Powłoka cynkowa zapewnia ochronę przed korozją; standardowe powłoki wahają się od Z100 do Z275 g/m². Grubość do zastosowań dachowych wynosi zazwyczaj 0,25–1,2 mm; w profilach konstrukcyjnych stosuje się grubość 1,0–4,0 mm.
• Stal wstępnie malowana (PPGI/PPGL): Stal ocynkowana z fabrycznie nałożoną powłoką organiczną (poliester, PVDF lub SMP) po jednej lub obu stronach. Wstępnie pomalowana cewka eliminuje potrzebę malowania po formowaniu i jest standardowym materiałem do kolorowych pokryć dachowych i okładzin architektonicznych. System malarski musi być wystarczająco elastyczny, aby wytrzymać odkształcenia zginające bez pękania i łuszczenia się.
• Aluminium: Stosowane tam, gdzie priorytetem jest lekkość i naturalna odporność na korozję. Stopy aluminium 1100, 3003 i 5052 są powszechnie stosowane w pokryciach dachowych i okładzinach. Aluminium wymaga zmodyfikowanej geometrii rolek i zmniejszonej prędkości linii w porównaniu ze stalą ze względu na inną charakterystykę sprężynowania.
• Stal nierdzewna: Stosowane w środowiskach higienicznych, odpornych chemicznie lub silnie korozyjnych. Stal nierdzewna szybko twardnieje podczas formowania, co wymaga większej liczby stanowisk formowania i solidniejszych narzędzi niż stal miękka o równoważnej grubości.
• Miedź i cynk: Stosowany w najwyższej klasy architektonicznych pokryciach dachowych i elewacjach. Materiały te są bardziej miękkie i wymagają ostrożnego obchodzenia się, aby uniknąć uszkodzenia powierzchni przez rolki — wykończenie powierzchni rolek i docisk mają kluczowe znaczenie.
• Stal o wysokiej wytrzymałości (HSS / AHSS): Coraz częściej stosowane do kształtowników konstrukcyjnych i profili samochodowych, gdzie stosunek wytrzymałości do masy ma kluczowe znaczenie. Stale o wysokiej wytrzymałości wymagają znacznie większej siły formowania i większej liczby stanowisk do zarządzania sprężynowaniem, a wskaźniki zużycia narzędzi są wyższe niż w przypadku stali miękkiej.

Kluczowe specyfikacje do oceny przy wyborze maszyny do formowania rolek

Zakup maszyny do formowania rolek blachy to znacząca inwestycja kapitałowa. Ocena poniższych specyfikacji gwarantuje, że maszyna jest dopasowana zarówno do bieżących wymagań produkcyjnych, jak i przewidywalnych przyszłych potrzeb.

1. Zakres grubości materiału: Upewnij się, że wydajność formowania maszyny obejmuje pełny zakres grubości materiałów, które zamierzasz stosować, łącznie z przyszłą rozbudową. Maszyny przystosowanej do stali o grubości 0,3–1,0 mm nie można przesunąć do 1,5 mm bez uszkodzenia narzędzi i wałów.
2. Szerokość profilu i wydajność szerokości listwy: Maksymalna szerokość kręgu i szerokość formowania maszyny muszą uwzględniać najszerszy profil w asortymencie produktów, z uwzględnieniem, w stosownych przypadkach, przycięcia krawędzi.
3. Liczba stanowisk formujących: Musi być wystarczający dla złożoności profilu i granicy plastyczności materiału. Słabe oprzyrządowanie ze zbyt małą liczbą stacji powoduje sprężynowanie, błędy wymiarowe i oznakowania powierzchni.
4. Prędkość linii: Wyrażone w metrach na minutę. Wyższa prędkość zwiększa przepustowość, ale wymaga solidniejszych systemów odcinania, lepszej kontroli taśmy i bardziej precyzyjnego podawania kręgów. Sprawdź, czy prędkość znamionowa jest osiągalna przy projektowanej grubości materiału, a nie tylko przy minimalnej grubości.

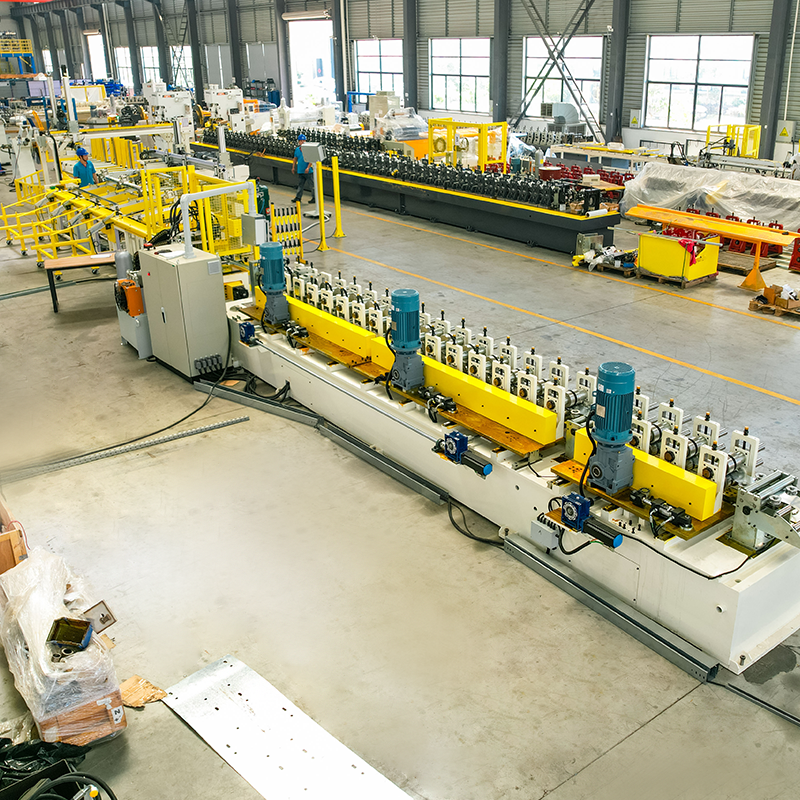

5. Układ napędowy: Stojaki napędzane łańcuchem są ekonomiczne i wytrzymałe, ale oferują mniej precyzyjną kontrolę prędkości niż pojedyncze stojaki napędzane serwomechanizmem. Nowoczesne linie szybkobieżne i wieloprofilowe coraz częściej wykorzystują serwonapędy dla każdego stanowiska, umożliwiając cyfrową kontrolę parametrów formowania.
6. Materiał i twardość oprzyrządowania: Oprzyrządowanie do formowania walcowego jest zwykle wykonane ze stali narzędziowej D2 lub Cr12MoV, poddanej obróbce cieplnej do twardości 58–62 HRC. Wyższa twardość wydłuża żywotność narzędzia, ale zwiększa kruchość – prawidłowa specyfikacja zależy od rodzaju materiału i wielkości produkcji.
7. System sterowania: Nowoczesne linie do formowania rolek wykorzystują sterowanie oparte na sterownikach PLC z interfejsami dotykowymi HMI, sterowanie odcięciem na podstawie długości za pomocą enkodera i rejestrację danych produkcyjnych. Sprawdź zgodność ze standardami zasilania obowiązującymi w Twojej placówce i dostępnym poziomem umiejętności operatora.
8. Wsparcie posprzedażowe i dostępność części zamiennych: Oprzyrządowanie, łożyska, wały i ostrza tnące to elementy zużywalne, które wymagają okresowej wymiany. Potwierdź, że producent lub jego lokalny przedstawiciel posiada w magazynie krytyczne części zamienne i może zapewnić pomoc techniczną w akceptowalnym czasie reakcji.

Zalety formowania walcowego w porównaniu z alternatywnymi procesami formowania metalu

Formowanie na rolkach konkuruje z prasą krawędziową, wytłaczaniem i tłoczeniem w celu produkcji formowanych profili metalowych. Jego zalety stają się decydujące w konkretnych scenariuszach produkcyjnych:

• Wydajność produkcji wielkoseryjnej: Po skonfigurowaniu linia do formowania rolek produkuje gotowe profile w sposób ciągły przy minimalnym nakładzie pracy. Jednostkowe koszty produkcji szybko spadają wraz z objętością w sposób, w jaki gięcie na prasie krawędziowej – które wymaga indywidualnej obsługi każdego elementu – nie jest w stanie dorównać.
• Nieograniczona długość profilu: Formowanie na rolkach pozwala uzyskać profile o dowolnej długości ograniczonej jedynie zasilaniem cewki, podczas gdy prasowanie krawędziowe jest ograniczone długością łoża prasy i wydajnością manipulacyjną. Ma to kluczowe znaczenie w przypadku zastosowań dachowych i konstrukcyjnych wymagających paneli lub sekcji dłuższych niż 6–8 metrów.
• Doskonałe wykończenie powierzchni: Proces formowania na zimno i kontrolowany kontakt rolek chronią wstępnie pomalowane i wypolerowane powierzchnie lepiej niż procesy tłoczenia lub formowania na gorąco, dzięki czemu formowanie na rolkach jest metodą z wyboru w przypadku materiałów wstępnie wykończonych.
• Stałe tolerancje w skali: Stała geometria oprzyrządowania zapewnia ten sam przekrój poprzeczny w całej serii produkcyjnej, osiągając spójność wymiarową, której ręczne operacje prasy krawędziowej nie są w stanie niezawodnie odtworzyć na tysiącach sztuk.
• Integracja operacji wtórnych: Wykrawanie, wytłaczanie, nacinanie i odcinanie można zintegrować w jednej linii do formowania rolek, eliminując wtórną obsługę i redukując całkowity czas produkcji i koszty pracy.
