Maszyna do formowania rolek pionowych: komponenty, profile i przewodnik zakupów

Co to jest Maszyna do formowania rolek pionowych ?

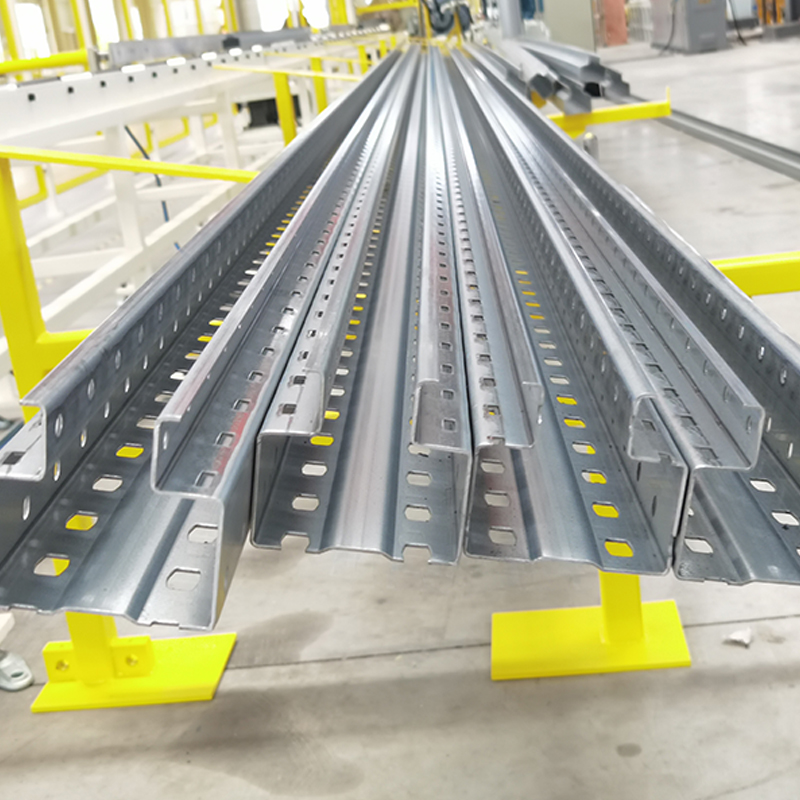

Pionowa maszyna do formowania rolek z regałami to system formowania na zimno, zaprojektowany specjalnie do produkcji pionowych profili kolumn stosowanych w regałach paletowych, systemach półek i przemysłowych konstrukcjach magazynowych. Te pionowe kolumny — zwykle profile o przekroju C, z otwartym tyłem lub o przekroju skrzynkowym z wyciętymi w kształcie łezki lub okrągłymi otworami w regularnych odstępach — stanowią konstrukcyjny szkielet każdego systemu regałów w magazynie lub centrum dystrybucyjnym. Wytwarzanie ich ze stałą geometrią, precyzyjnym rozstawem otworów i prawidłową grubością materiału nie podlega negocjacjom: pojedynczy słupek wykraczający poza tolerancję pogarsza nośność całej wnęki stojaka.

W przeciwieństwie do linii do formowania rolek ogólnego przeznaczenia, pionowa maszyna regałowa jest zintegrowana stacje wykrawania wstępnego lub końcowego bezpośrednio w sekwencji formowania , zapewniając, że szczeliny w kształcie łezki, okrągłe otwory i otwory mocujące, w których mieszczą się łączniki belek i elementy usztywniające, są wytłoczone w dokładnych odstępach podziałki na całej długości każdego wyprodukowanego słupa. Połączenie formowania i wykrawania w jednym przejściu eliminuje operacje wtórne, zmniejsza szkody podczas obsługi i pozwala osiągnąć wydajność, której oddzielne operacje nie są w stanie dorównać.

Kluczowe elementy linii do formowania rolek w stojaku

Kompletna linia do formowania rolek z pionowymi stojakami to sekwencja zintegrowanych stanowisk, z których każda pełni określoną funkcję w przetwarzaniu materiału z taśmy w kręgach do gotowego profilu kolumny. Zrozumienie roli każdej stacji wyjaśnia, gdzie wbudowana jest jakość, a gdzie może ona zostać zagrożona przez niedostateczną specyfikację.

Rozwijarka i prostownica

Cewka z ocynkowanej lub wstępnie pomalowanej taśmy stalowej (zwykle o grubości 1,5–3,0 mm i szerokości 100–200 mm) jest montowana na rozwijaczu hydraulicznym, który kontroluje naprężenie taśmy podczas całego cyklu. Zmotoryzowana prostownica z wieloma rolkami usuwa zestaw zwojów – krzywiznę spowodowaną nawijaniem – zanim taśma wejdzie na stanowiska formowania. Nieodpowiednie wyprostowanie na tym etapie powoduje wybrzuszenie i skręcenie gotowego profilu, którego nie można skorygować w dalszej części procesu bez złomowania przekroju.

Prasa do wstępnego wykrawania

W większości linii stojaków pionowych szczeliny w kształcie łezki i otwory pomocnicze są wycinane przed formowaniem, a nie po, ponieważ płaski pasek jest znacznie łatwiejszy do dokładnego wykrawania niż uformowany przekrój C. Prasa do wstępnego wykrawania wykorzystuje serwonapęd lub hydrauliczny zestaw matryc ze stemplami z hartowanej stali narzędziowej ustawionymi tak, aby uzyskać dokładny układ otworów określony przez konstrukcję stojaka. Dokładność podziałki stempla — zwykle wymagana w granicach ±0,5 mm na długości stojaka wynoszącej 2400 mm — jest kontrolowana przez serwomechanizm, który indeksuje taśmę według zaprogramowanego rozstawu otworów przed każdym skokiem prasy.

Młyn do formowania walców

Młyn formujący stanowi rdzeń maszyny, składający się z szeregu sparowanych stanowisk obróbki walców górnych i dolnych, zamontowanych na sztywnym stojaku walcarki. Każda stacja stopniowo wygina pasek o mały przyrost kątowy — zwykle 10–20° na przejście — aż do uzyskania ostatecznej geometrii profilu. Wymagane są profile regałów pionowych 12 do 22 stacji formujących w zależności od złożoności profilu, grubości materiału i stopnia umocnienia, jakiemu podlega stal podczas formowania. Oprzyrządowanie walcowe jest wykonane ze stali narzędziowej GCr15 lub D2, hartowanej do HRC 58–62 i szlifowane do wąskich tolerancji, aby zachować spójność profilu na milionach metrów produkcji.

Stanowisko do wykrawania lub nacinania po formowaniu

Niektóre konstrukcje pionowe wymagają dodatkowych operacji wykrawania po uformowaniu — nacięcia na końcach w celu zamocowania płyty podstawy, dodatkowych wzorów otworów w środniku lub wytłoczenia w celu identyfikacji marki. Operacje te wykonywane są na wtórnej prasie wykrawającej, umieszczonej bezpośrednio za wyjściem z walcarki formującej, podczas gdy profil jest nadal podtrzymywany przez system prowadnic linii, co zapobiega odkształceniom, które mogłyby wystąpić w przypadku usunięcia uformowanej sekcji i ponownego wprowadzenia jej do osobnej prasy.

Latające ścinanie lub odcięcie piłą na zimno

Gotowy profil jest przycinany na długość za pomocą nożyc latających (które tną podczas ruchu z prędkością linii, umożliwiając wysoką przepustowość bez zatrzymywania procesu formowania) lub piły na zimno (która zapewnia czystsze cięcie bez zadziorów, ale wymaga zwalniania linii przy każdym cyklu cięcia). Powszechne są słupki o długości 2400–6 000 mm; Powtarzalność długości wynosząca ±2 mm to standardowe oczekiwanie w zakresie zgodności produkcji regałów.

System sterowania PLC i interfejs HMI

Nowoczesne linie regałów pionowych są sterowane przez sterownik PLC (zwykle Siemens serii S7 lub Mitsubishi Q) z ekranem dotykowym HMI, który przechowuje receptury produktów – podziałkę stempla, układ otworów, długość cięcia i parametry prędkości linii – dla każdego SKU stojaka w asortymencie. Operacja oparta na recepturach skraca czas zmiany do minut w przypadku wariantów profili na tym samym zestawie narzędzi i przechowuje liczniki produkcji, dzienniki błędów i dane dotyczące jakości w celu identyfikowalności.

Rodzaje produkowanych profili i specyfikacje materiałów

Pionowe maszyny do formowania rolek z zębatkami są zbudowane w oparciu o określone zestawy narzędzi do profili. Najpopularniejsze profile pionowe w światowej produkcji regałów to:

Materiał wejściowy jest najczęściej Cewka ze stali ocynkowanej ogniowo S350GD lub S420GD zgodnie z EN 10346, z powłoką cynkową klasy Z275 (łącznie 275 g/m² po obu stronach). Gatunki stali o wysokiej plastyczności umożliwiają zastosowanie cieńszych elementów w celu uzyskania równoważnej nośności, redukując koszt materiału na metr wyprodukowanego słupka – istotny czynnik przy wielkości produkcji typowej dla producentów regałów.

Szybkość produkcji, zmiany i planowanie produkcji

Prędkość linii do formowania rolek w pozycji pionowej zależy przede wszystkim od szybkości suwu prasy przed wykrawaniem, a nie od wydajności walcarki formującej. Typowe parametry produkcyjne dobrze określonej linii regałów pionowych to:

• Prędkość linii formującej: 15–40 m/min w zależności od złożoności profilu i gęstości stempla
• Wyjście netto: 800–2500 metrów gotowego słupa na zmianę (8 godzin), z uwzględnieniem zmian cewek, zmian receptur i zaplanowanych przestojów
• Czas zmiany profilu: 2–4 godziny na zmianę zestawu narzędzi (inna szerokość profilu lub grubość); poniżej 10 minut na zmianę receptury w ramach tego samego zestawu narzędzi (inna długość lub podziałka)
• Żywotność narzędzi: 3–8 milionów metrów na zestaw narzędzi rolkowych przed koniecznością ponownego szlifowania, w zależności od twardości materiału i ścieralności powłoki cynkowej

W przypadku producentów produkujących wiele pionowych jednostek SKU system kaset z szybką wymianą narzędzi — w którym cały zestaw rolek formujących jest wstępnie zmontowany na wyjmowanej kasecie i wymieniany jako całość — może skrócić zmianę profilu do mniej niż 30 minut, znacznie poprawiając wykorzystanie sprzętu w przypadku harmonogramów produkcji produktów mieszanych.

Kontrola jakości i zgodność produkcji stojaków do regałów

Słupy regałów paletowych są elementami konstrukcyjnymi objętymi międzynarodowymi normami bezpieczeństwa. Aby spełnić następujące wymagania, jakość produkcji musi być wyraźnie kontrolowana i udokumentowana:

• EN 15512 (Europa) i RMI ANSI MH16.1 (Ameryka Północna) regulują wymagania dotyczące projektowania konstrukcji i testowania regulowanych regałów paletowych. Producenci słupków muszą wykazać w drodze testów, że ich profile osiągają znamionowy moduł przekroju, moment bezwładności i wartości wytrzymałości na wyboczenie stosowane w obliczeniach konstrukcji regałów.
• Tolerancja położenia otworu: Pozycja szczeliny w kształcie łezki musi być utrzymywana w zakresie ±0,5 mm nominalnego skoku, aby zapewnić połączenie łącznika belki na różnych wysokościach stojaków i z różnych partii produkcyjnych. Wymaga to regularnego sprawdzania w trakcie procesu przy użyciu szablonów kontroli podziałki względem standardów referencyjnych.
• Kontrola wymiarowa profilu: Pomiary szerokości, głębokości, kąta kołnierza i łuku/skrętu należy wykonywać na początku każdego zwoju i co najmniej co 500 metrów produkcji, a wyniki rejestrować w odniesieniu do granic tolerancji określonych w specyfikacji produkcyjnej produktu.
• Identyfikowalność materiału: Każda partia produkcyjna powinna być identyfikowalna z certyfikatem przychodzącej cewki stalowej, co umożliwi zbadanie wszelkich usterek w terenie i wykazanie należytej staranności wobec klientów końcowych i organów regulacyjnych.

Określanie pionowej maszyny do formowania rolek ze stojakiem: kluczowe pytania, które należy zadać

Wybór pionowej maszyny do formowania rolek z regałami to inwestycja kapitałowa, zwykle mieszcząca się w przedziale 150 000–600 000 USD, w zależności od poziomu automatyzacji, wydajności wykrawania i specyfikacji sterowania. Poniższe pytania odróżniają poważnych dostawców od tych oferujących sprzęt z pozoru podobny, ale niedopracowany:

• Jaki jest tonaż prasy wykrawającej i jaka jest maksymalna powierzchnia jednoczesnego wykrawania? Gęste wzory łez wymagają większego tonażu, niż mogłaby sugerować nominalna wydajność prasy, gdy wszystkie stemple działają jednocześnie.
• Jaki materiał i twardość narzędzi do walcowania jest standardem i jaka jest gwarantowana żywotność? Renomowany producent poda minimalną liczbę metrów na przemielenie i poprze ją okresem gwarancyjnym.
• Jakie marki sterowników PLC i HMI są używane oraz czy w Twoim kraju dostępny jest lokalny serwis i części zamienne? Linia kontrolowana przez nieznaną, krajową markę sterowników PLC może być trudna i kosztowna w utrzymaniu poza rodzimym rynkiem producenta.
• Czy przed akceptacją można wykazać, że linia działa według określonego profilu i z prędkością znamionową? Każdy renomowany producent maszyn zaakceptuje fabryczne testy odbiorcze (FAT) zgodnie z ustalonymi kryteriami jakości i szybkości jako warunek płatności.
• Jakie wsparcie przy uruchomieniu, szkolenie operatorów i pakiet części zamiennych jest wliczony w cenę? Linia do formowania rolek, która zostanie dostarczona bez odpowiedniego wsparcia przy uruchomieniu i zestawu części zamiennych na pierwszy rok, będzie kosztować znacznie więcej w przypadku utraconej produkcji niż różnica między budżetem a zakupem maszyny ze wsparciem technicznym.

Pionowa maszyna do formowania rolek jest ostatecznie tak dobra, jak konsystencja wytwarzanych przez nią profili przy stałym tempie produkcji. Rygorystyczne określenie go w oparciu o tolerancję wymiarową, trwałość oprzyrządowania i standardy systemu sterowania – a nie wyłącznie na podstawie ceny zakupu – to najważniejsza decyzja podejmowana przez producenta regałów podczas konfigurowania lub modernizacji linii produkcyjnej.
